缝纫设备维修手册之翔科款858平台式绷缝机 ——针与弯针的调节方法

送福利了！！

为了广大的经销商朋友与服装厂维修师傅更加方便地使用翔科公司生产的产品，公司的技术部门特地制作了一系列公司产品的《缝纫设备维修手册》。现发布翔科款858平台式绷缝机弯针与机针的调节方法，欢迎大家转发，适用于任何平台式绷缝的调节。

⊙针与弯针器的调节方法

⊙针高调节

⊙弯针器的调节方法

⊙护针器的调节

针与弯针器的调节方法

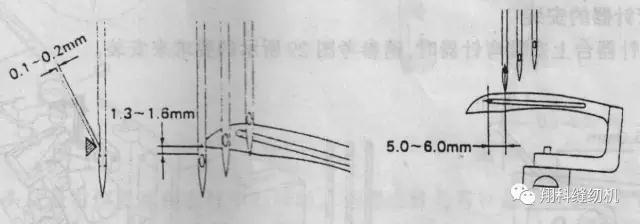

在弯针器尖头从最右位置来到左针中心线时，到左针吊环孔上端1.3~1.6MM处，与左针的间隙保持0.1~0.2MM,同时在弯针器从最左位置向右边移动时，降下来的左针尖头来到与弯针器上面同一高度时，从弯针器吊环孔中心到左针中线变为5.0~6.0MM，机针高度与弯针器照下述要领调整。

针高调节

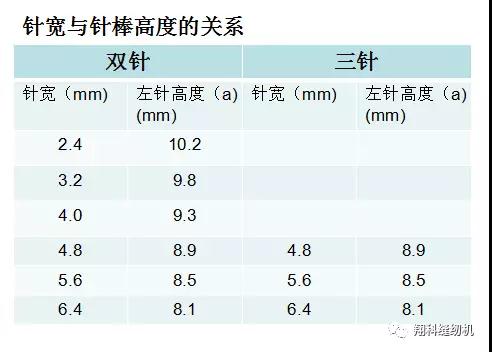

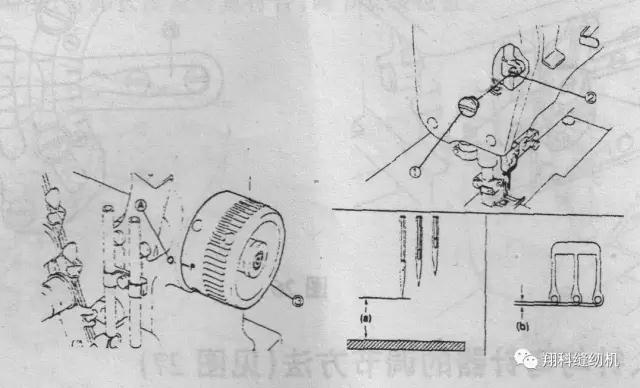

机针在最高的位置时，从左针尖头到针板上面的尺寸（a）变成符合与附表表示的针宽一样的高度，请按照下述要领调整。

1. 转动手轮，把针杆转到最高位置。

2. 松开固定针杆的螺丝，把针杆往上或者下移动，调节为与针位宽度时候的高度。

在调节针杆高度时，降下针杆时针板的针孔与针的关系如图一样，请注意调整间隙。

手轮3的（P标记）与吻合标记A一致时，针棒会上异到最高位置。

弯针器的调节方法

1. 弯针器的安装

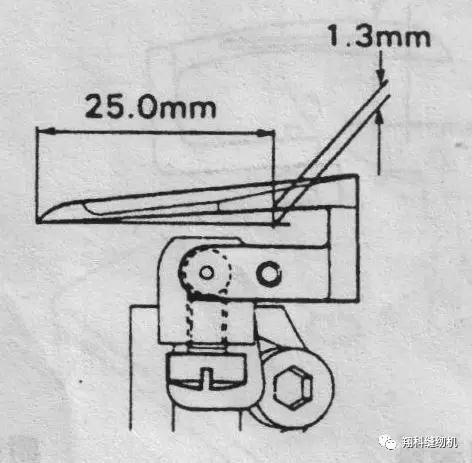

在弯针座上面安装弯针时，请参考如图所示的要求来安装。

2. 弯针器左右拉量的调节

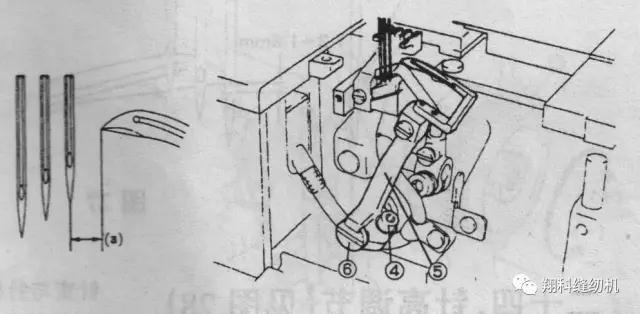

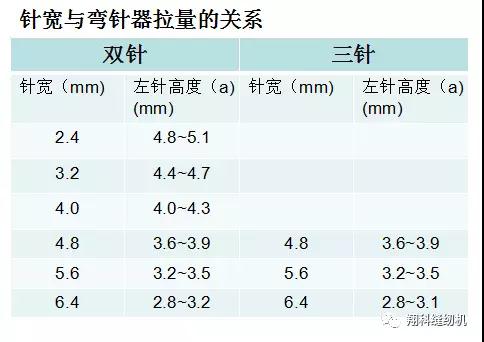

弯针在最右位置时，把从右针中心线到弯针器尖头调节为与附表表示的与针宽相适应的拉量。调节时松开弯针曲柄座螺钉往左或者往右方向移动。

3. 弯针前后位置的调节

在弯针器尖头从最右位置来到左针中心线时，请把左针与弯针器尖头的间隙调节为0.1~0.2MM。三针缝纫机在弯针器的尖头从最右位置来到中针中心线时，确认中间一根机针与弯针尖头的间隙是否保存0~0.05MM。

护针器的调节

1. 针杆在最低的位置时，如图一样，护针器A线从右针吊环孔上边下来到1/3处，请调节护针器1的高度。

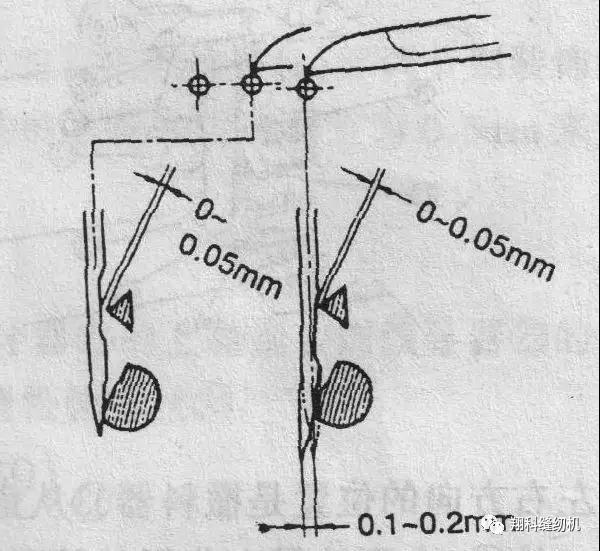

2. 弯针器尖头从最右位置来到右针中心线时，把右针与弯针器尖头的间隙调节为如图中的0~0.05MM一样。在它来到中针中心线时，把中针与弯针器尖头的间隙保持着0~0.05MM，请把护针调节成中针与护针器轻微地接触那样，前后方向调节时，松开护针螺钉，把护针往前或者后方移动。

以上收好，不谢！
